Úvod

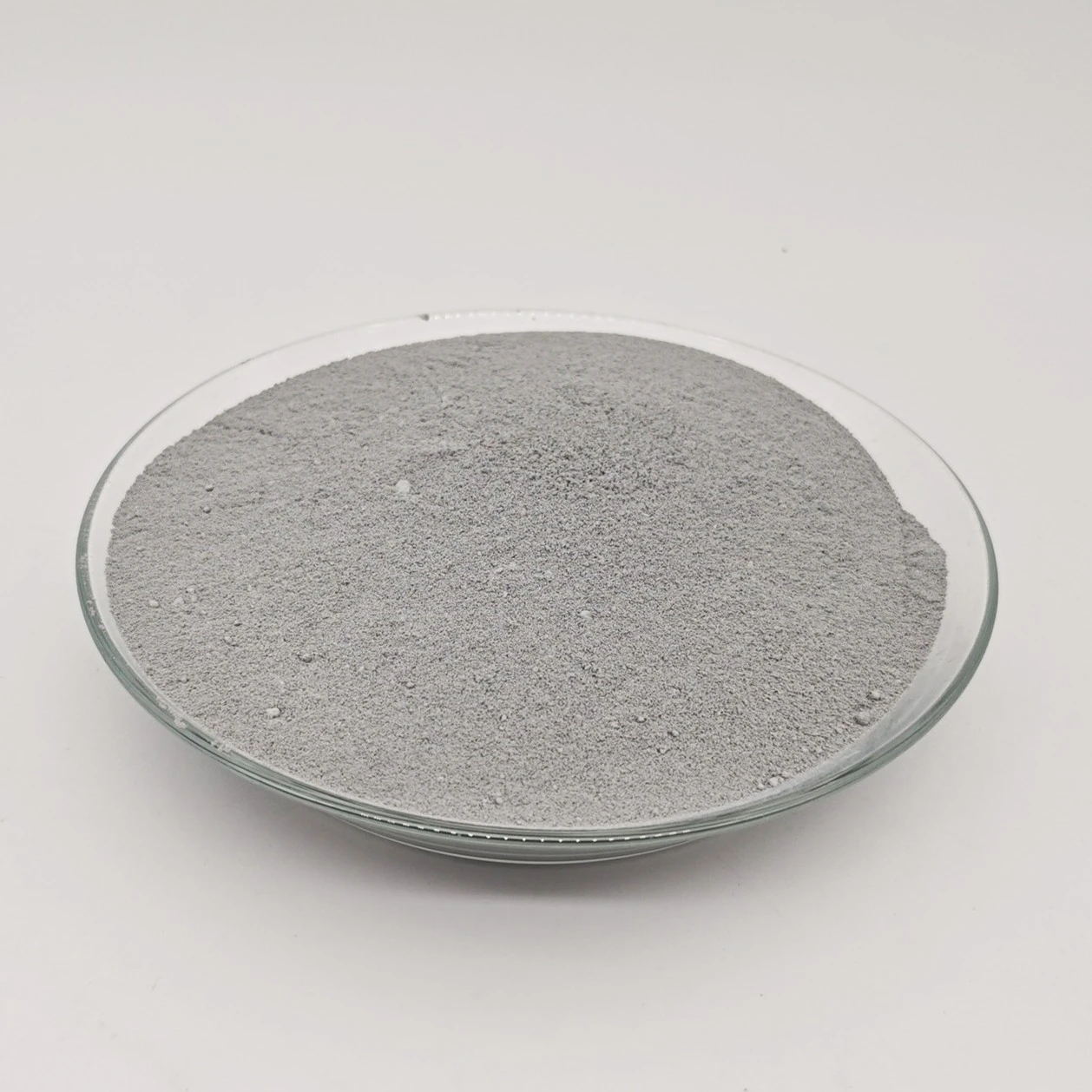

Žiaruvzdorný kremičitý úlet je ultrajemný práškový materiál, ktorého hlavnou zložkou je amorfný oxid kremičitý (SiO₂) vysokej{0}}čistoty. Je to kľúčová surovina v oblasti žiaruvzdorných materiálov vďaka svojej vynikajúcej odolnosti voči vysokým-teplotám a chemickej stabilite.
Vyrába sa najmä získavaním spalín z elektrických pecí v hutníckom priemysle-, napríklad pri výrobe ferosilicia a priemyselného kremíka. Po odstránení a zachytení prachu sa vytvoria ultrajemné častice, typicky s veľkosťou od 0,1 do 1 μm, so špecifickým povrchom až 15–25 m²/g. Vykazuje silnú pucolánovú aktivitu.
Výhoda
1. Vynikajúca-odolnosť voči vysokým teplotám
S teplotou topenia až 1713 stupňov sa kremičitý výpar výnimočne správa v prostredí s vysokou-teplotou (napr. 1000 – 1600 stupňov ). Môže prejsť sekundárnou reakciou s produktmi hydratácie cementu (Ca(OH)₂) za vzniku C-S-H gélu s nízkym pomerom vápnika- ku- kremíku. Výsledkom je hustejšia štruktúra so zlepšenou-odolnosťou voči vysokým teplotám, čím sa výrazne zvyšuje odolnosť žiaruvzdorného materiálu voči teplotným šokom a teplota mäknutia záťaže.
Pomáha tiež znižovať teplotu spekania žiaruvzdorných materiálov, podporuje spekanie pri nízkych{0}}teplotách a minimalizuje zmršťovanie a praskanie pri vysokých teplotách.
2. Mikroštruktúra a výplňový efekt
Ultrajemné častice oxidu kremičitého môžu vyplniť medzery medzi žiaruvzdornými agregátmi (napr. korund, mullit) a časticami cementu, čím sa zvýši hustota matrice o 10 % – 20 % a zníži sa celková pórovitosť materiálu. To zlepšuje odolnosť proti erózii trosky (napr. z ocele alebo pecnej trosky).
Zvyšuje tiež tekutosť liateho materiálu, znižuje spotrebu vody, zabraňuje tvorbe pórov spôsobenej odparovaním vody a zvyšuje kompaktnosť konštrukcie.
3. Chemická stabilita a reaktivita
Vďaka svojej vysokej čistote (obsah SiO₂ zvyčajne vyšší alebo rovný 92 %, s nízkymi hladinami nečistôt, ako sú Fe203 a Al2O3), kremičitý úlet vykazuje vynikajúcu odolnosť voči chemickej erózii v kyslom aj alkalickom troskovom prostredí.
Jeho silná pucolánová aktivita urýchľuje proces vytvrdzovania a zlepšuje počiatočnú pevnosť-obzvlášť užitočná v odliatkoch s nízkym obsahom cementu (LCC), ultra-nízkym obsahom cementu (ULCC) a bezcementovým (NCC). Pomáha znižovať obsah cementu, čím znižuje obsah CaO pri vysokých teplotách a zlepšuje odolnosť voči troske.
4. Rovnováha medzi spracovateľnosťou a výkonom
Kremičitý výpar ponúka nastaviteľný čas tuhnutia a je kompatibilný s rôznymi prísadami (napr. urýchľovače, spomaľovače), vďaka čomu je vhodný pre rôzne stavebné techniky, ako je odlievanie, striekanie a utužovanie.
Zvyšuje pevnosť v ohybe aj v tlaku, čím predlžuje životnosť žiaruvzdorných materiálov. Funguje dobre v-oblastiach s vysokou teplotou, ako sú žľaby vysokých pecí, obklady panví a obklady cementových pecí.
Aplikácia
|
Aplikačné scenáre |
Funkcie a typické produkty |
|
Hutnícky priemysel |
Odlievacie panvy, medziľahlé pracovné vrstvy panvy, buchary medzipanvy vysokej pece, výstelky zariadení na predúpravu železa{0}} s využitím ich odolnosti voči troske a tepelným šokom. |
|
Stavebné materiály a pece |
Žiaruvzdorné tehly pre zóny vypaľovania cementových pecí, mriežkové tehly pre tepelné akumulačné komory sklárskych pecí, výmurovky pre keramické pece, odolné proti erózii vysokoteplotnej taveniny a plynov. |
|
Žiaruvzdorné materiály |
Nízkocementové alebo žiadne -cementové odlievacie prvky (s kamenivom, ako je korund, spinel atď.) na rýchle opravy alebo monolitické odlievanie v oblastiach s vysokou teplotou, ako sú steny pece. |
|
Špeciálne žiaruvzdorné výrobky |
Žiaruvzdorné výlisky, koroplasty, žiaruvzdorné nátery na spoje a opravné vrstvy vo vysokoteplotných{0}}zariadeniach na zlepšenie tesnenia a odolnosti proti odieraniu. |
|
Iné oblasti s-vysokou teplotou |
Žiaruvzdorné výmurovky pre spaľovne odpadu, žiaruvzdorné vrstvy pre chemické reaktory, odolné voči vysokoteplotnej{0}}korózii a erózii zložitými médiami. |
Porovnanie rozdielov s obyčajným kremičitým dymom
|
Kategória indikátora |
Žiaruvzdorný kremičitý dym |
Obyčajný kremičitý dym (na betón) |
|
Čistota (SiO₂) |
SiO₂ 92 % alebo viac (vysoko{1}}kvalitné produkty môžu dosiahnuť 95 % alebo viac), nečistoty (Fe₂O₃, CaO atď.) 1 % alebo menej |
SiO₂ Väčší alebo rovný 85 %, relatívne vyšší obsah nečistôt (ako Fe₂O3, Al₂O3) |
|
Veľkosť častíc a špecifická plocha povrchu |
Veľkosť častíc koncentrovaná na 0,1 ~ 1 μm, špecifický povrch 20 ~ 25 m²/g |
Veľkosť častíc 0,5~2μm, špecifický povrch 15~20 m²/g |
|
Odolnosť voči vysokým-teplotám |
Teplota topenia pri 1713 stupňoch, stabilná štruktúra pri vysokej teplote, silná odolnosť proti korózii trosky |
Teplotná odolnosť Menšia alebo rovná 300 stupňom, náchylná na praskanie v dôsledku transformácie kryštálov pri vysokých teplotách |
|
Puzolánová činnosť |
1000~1600 stupňov (metalurgické pece, vysokoteplotné-zariadenia) |
Teplota okolia ~300 stupňov (stavebný betón, námorné konštrukcie) |
|
Odolnosť voči troske |
Index vysokoteplotnej aktivity Vyšší alebo rovný 110 % (významná sekundárna reakcia nad 1 000 stupňov ) |
Index aktivity okolitej-teploty Väčší alebo rovný 85 % (hlavne prispieva k počiatočnej sile) |
|
Typické aplikácie |
Index aktivity sopečného popola väčší alebo rovný 110 % (kritickejšia je aktivita pri vysokej teplote) |
Zamerajte sa na skorú aktivitu (reakcia pri izbovej teplote) |
Výber a použitie kľúčových bodov
Kontrola čistoty a nečistôt:
Vyberte vhodný obsah SiO₂ na základe prevádzkovej teploty a podmienok erózie trosky (napr. SiO₂ Pri teplotách nad 1400 stupňov sa odporúča vyšší alebo rovný 95 %). Vyhnite sa nečistotám ako Fe₂O₃ a CaO, ktoré môžu znížiť žiaruvzdornosť.
Výber formulára:
Práškový kremičitý úlet má dobré disperzné vlastnosti a je vhodný pre aplikácie suchej výstavby.
Dizajn miešacieho pomeru:
Typická dávka v žiaruvzdorných žiaruvzdorných materiáloch je 5 % – 10 %. Mala by byť vhodne zladená s kamenivom (napr. korund, mullit) a spojivami (napr. hlinitanový cement, sol-gél), aby sa dosiahla rovnováha medzi tekutosťou a pevnosťou.
Konštrukcia a vytvrdzovanie:
Udržujte stavebnú teplotu 15-25 stupňov a relatívnu vlhkosť 60%-70%. Zabráňte prudkému zvýšeniu teploty po počiatočnom nastavení. Počas doby vytvrdzovania udržujte povrch vlhký, aby ste predišli praskaniu (pozrite si normy vytvrdzovania pre žiaruvzdorný cement).
7 * 24 hodín online odpoveď
Poskytnite profesionálnu-ochranu po predaji
Naša adresa
Qinghua Management Dist., Dashiqiao City, Yingkou City, Liaoning, Čína
Telefónne číslo
+8613700131695
+8618540210631
E-e-mail
info@zinfon-refractory.com
Populárne Tagy: žiaruvzdorný kremičitý úlet, Čína výrobcovia žiaruvzdorných kremičitých výparov, dodávatelia, továreň, refraktérna surovina na prácu s likvidáciou, refraktérna surovina pre filter, refraktérna surovina pre mlynček, refraktérna surovina na prácu v inventári, refraktérna surovina pre oceľovú pec, refraktérna surovina pre dielňu
